TsubakiKabelschlepp椿本佳宝来链条CHAIN 0625.43 KR90/End piece 0625.40/42/43/45 OB
链板
链板承受在传动中链条产生的张力。虽然该张力通常是反复负荷,但有时也伴随冲击。所以,对
链板不仅仅要求静态抗拉强度高,动态抗疲劳强度和耐冲击强度也要高。
销子
销子插入链板承受剪切和弯曲的同时,滚子链发生弯曲并与链轮啮合时,与套筒一起构成轴承
部位。因此,除了抗剪强度·抗弯强度·韧性之外,还必须具有耐磨损性。
套筒
套筒通过各零部件承受复杂的力量,特别是在与链轮啮合时,会通过滚子承受反复冲击负荷,
所以必须具有大的抗冲击疲劳强度。而且,与销子一起作为轴承部件,也要求具备相当的耐磨
损性。
■滚子
滚子在滚子链啮合链轮时,因为与齿面相接触,所以会承受反复冲击负荷。另外,在啮合后,与
齿的啮合平衡位置会因为张力的大小而变化,所以在被齿和套筒夹住的同时移动齿面会承受
压缩负荷和摩擦力。因此,必须具有耐冲击疲劳强度·耐压缩强度·耐磨损性。

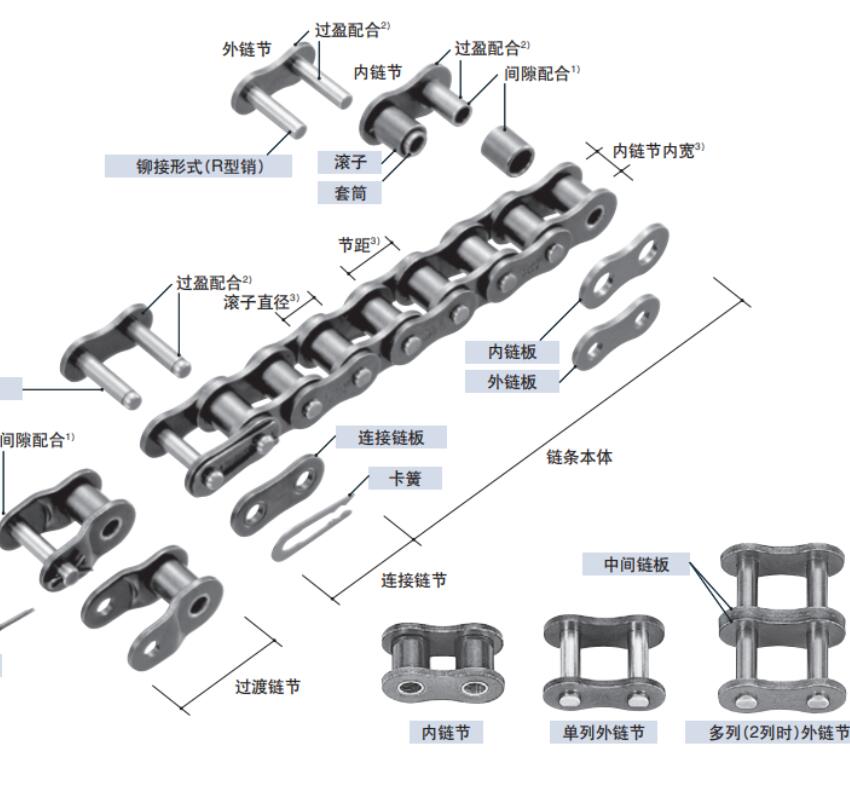

内链节
2个套筒被压入到2块内链板中,为了使滚子能够在套筒的外侧旋转而被嵌入安装。无论是单列
还是多列都是使用同一物品。
外链节和中间链板
外链节是2根销子被压入到2块外链板中。
多列滚子链时,在外链节上添加中间链板。RS滚子链的中间链板采用间隙配合”、超级链条采
用过盈配合2)。
术语
1)装配轴与孔时,常用间隙配合。孔的公差带完全高于轴(销或者套筒)的公差带。
2)装配轴与孔时,常用过盈配合。孔的公差带完全低于轴(销或者套筒)的公差带。
3) 节距、滚子直径、内链节内宽被称为滚子链的三项基本尺寸。如果该尺寸相同时,滚子链和链轮具有尺寸上的互换性。
