• 機　能

• ネットワーク

• 対応コントロールユニット　

• お問い合わせ

高精度、高品質の締付を実現するナットランナ専用コントロールユニット。締付に必要なパラメータやモニタ機能を搭載しています。また、トルク・角度・時間・トルクレート判定等から異常締付を確実に検出し、不良品の流出を防止します。

機能

*高の締付精度

常に高精度にこだわるエスティック製品のなかでも、*高の締付精度を誇るのがサーボナットランナです。
高性能サーボモータと高速演算CPUによるクローズドループフィードバック制御で３σ/X≦2％F.S.の動トルク締付精度を実現します。

エラー検知

締付不良を検出するメカニズム

トルクトランスデューサ（トルク検出器）とACサーボモータ（電動駆動）を組み合わせることで、トルクや角度データを取り込むことができ、さまざまな制御が可能となります。
回転速度・角度・締付トルクを任意に設定し締付動作や判定を行います。
締付動作中のトルクと角度の変化をモニタリングしながらリアルタイムで判定します。ななめ締め・ねじ不良・かじり等の異常検出が可能です。

メモリ機能でトレーサビリティに貢献

締付結果やトルクカーブなど、締付に関する様々なデータを保存でき、トレーサビリティに貢献します。

ネットワーク

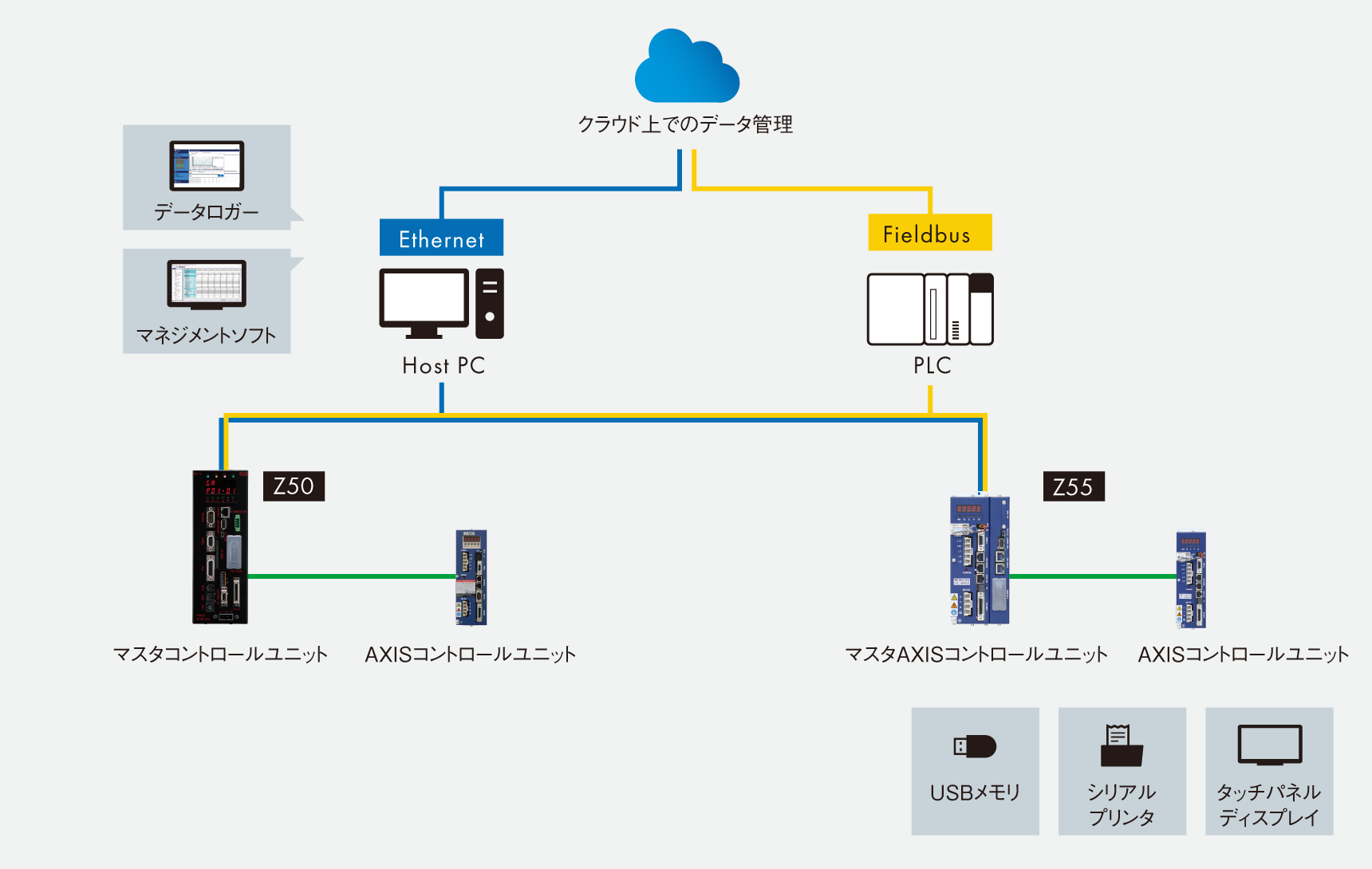

繋がるネットワーク

エスティックのサーボナットランナはオープンプロトコルなどを通して、上位システムとも簡単に通信・統合できるプラットフォームを搭載しています。サーボナットランナを中心に組立ラインを構成することで、生産効率と品質の向上を実現できます。

マネジメントソフト

エスティックのサーボナットランナのすべてのモデルに対応した専用支援ソフトをご用意しています。各種パラメータの読み書き、データ保存管理、締付結果モニタ、I/O割付など、多彩な機能でサーボナットランナの運用を支援します。

※オプション品

データロガー

各種コントロールユニットから締付データをEthernet経由で自動収集する専用ソフトウェアです。収集データは逐次データベースに記録され、同時に画面表示されます。また、トルク波形も収集可能です。取得した締付結果データを定刻にExcelファイル形式で一括出力する機能を搭載。レポート管理も容易に行えます。

※オプション品
※MU50のみ接続可能

対応コントロールユニット

Z50

マスターコントロールユニット

高速性と拡張性を司るコアユニット。シンプルなシーケンスプログラムにより複雑なラダーを必要とせず容易に多軸締付を構築出来ます。
また、搭載されている様々な機能によりハイグレードな締付制御が可能となります。

ENRZ-MU50
